ETFE（F40）由1：1的四氟乙烯和乙烯共聚而成。

　　ETFE（F-40）氟塑料和金属复合技术是美国杜邦公司直接研究应用ETFE(F-40)的成果，此项工艺技术为一种三维旋转烧结成型的新工艺，而该项新工艺实施的设备也是先进的自动化控制的工艺设备。应用该项新技术，将会使各种新颖、防腐、高性能的设备不断问世。

　　我国应用ETFE（F-40）氟塑料尚处于起步阶段，尚待进一步步推广应用。ETFE(F-40)氟塑料目前来源于美国杜邦公司和日本旭硝子公司。目前该材料主要应用于防腐蚀衬里，因为该材料具有聚四氟乙的耐腐蚀特性，同时又有对金属特有的较强粘着特性，克服了聚四氟乙烯对金属的不粘合性缺陷，加之其平均线膨胀系数为1.49*10-4/℃，接近碳钢的线膨胀系数，使ETFE(F-40)成为和金属的理想复合材料，把这种优化的复合技术应用在防腐蚀设备上，充分显示了该技术制造的设备具有极优良的耐负压特性。

机械性能：

抗拉强度：25℃时440～530kg/cm2；  130℃时300kg/cm2

断裂伸长率：110℃时500％；250℃时270~340％。

抗冲击强度：93kg·cm/cm2

抗弯强度：>255kg/cm2

热学性能

熔点：265～280；  275加热五小时后失重为0.4～0.8％。

分解温度：>300℃

使用温度范围：-60～180℃，短时间可达230℃。

抗拉强度180C时100Kg/cm2。

燃烧性：自熄。

化学性能耐酸、碱、盐类介质腐蚀，不为溶剂溶解和溶胀。

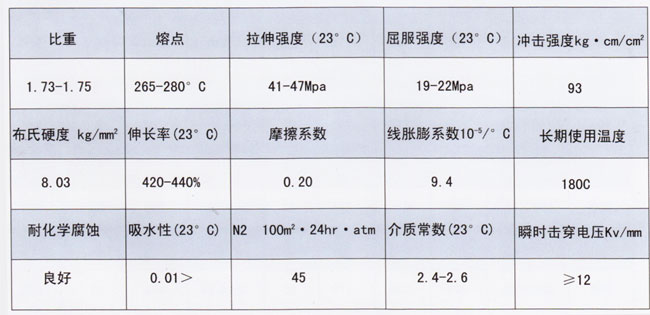

ETFE（F-40）主要性能的技术数据：
